ACFM技术在高温压力容器丁字缝检测中的应用

交流电磁场检测（简称ACFM）技术工作原理是激励线圈在工件中感应出均匀的交变电流，感应电流在裂纹、腐蚀等缺陷位置产生扰动，电场扰动从而引起空间磁场发生畸变，利用传感器获得空间磁场畸变信号，从而实现缺陷的检测与评估，检测原理图如下所示。

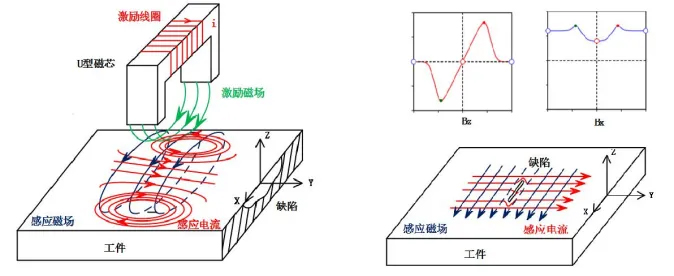

图1 ACFM检测原理示意图

ACFM在丁字缝检测中的独特优势

丁字缝作为压力容器中纵环焊缝交叉点，应力集中显著，易发生疲劳裂纹。ACFM技术在此场景的优势包括：

1.复杂结构适配性

专用弧形探头设计，贴合法兰等曲面结构，确保检测面与压力容器丁字缝紧密贴合，减少漏检。

可检测表面及近表面缺陷（碳钢深度≤3 mm，不锈钢≤5 mm），覆盖丁字缝热影响区。

探头提离高度可达10 mm，无需耦合剂或直接接触工件表面。

对表面粗糙度容忍度高，仅需清除厚重锈蚀或附着物，适用于丁字缝等结构复杂区域。

2.高效在役检测

对比传统磁粉检测（需停机、打磨），ACFM可在工件运行中实施检测，提高检测效率。

支持阵列探头扫描，实现大面积快速覆盖，适用于储罐、管道环焊缝等丁字缝密集区域。

搭配专用的高温探头，支持 -10℃~350℃ 环境检测，满足压力容器在役温度需求。
